Поршни для цементировочных насосов: виды, размеры и особенности подбора

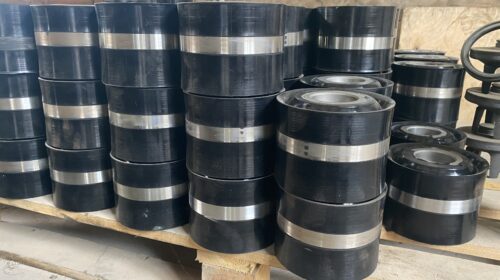

Цементировочный насос работает в одних из самых тяжёлых условий среди всего нефтепромыслового оборудования: высокие давления, плотные абразивные растворы, длинные межремонтные интервалы. От поршня здесь зависит не только подача, но и качество цементирования скважины. Разберём, какие поршни применяются в цементировочных насосах, чем они отличаются и на что обратить внимание при подборе.

На российских буровых и цементировочных установках чаще всего встречаются насосы серий 9Т, НЦ и ЦА. У них разные конструктивы и рабочие параметры, но принцип работы поршня один — возвратно-поступательное движение в гильзе с продавливанием жидкости через клапанную группу. Это и определяет требования к поршню: износостойкость, точная геометрия, надёжное соединение со штоком.

Содержание

• Какие насосы называют цементировочными
• Типовые диаметры поршней
• Серия 9Т — самая распространённая
• Серии НЦ и ЦА — отличия
• Материалы и твёрдость
• Сравнение серий в одной таблице
• Что учитывать при подборе под конкретную скважину
• Частые ошибки
• Коротко о главном

Какие насосы называют цементировочными

Цементировочный насос — это часть цементировочного агрегата (ЦА), который используется для подачи тампонажного раствора в скважину при креплении обсадных колонн. На практике термины «цементировочный насос» и «цементировочный агрегат» часто путают, но это не одно и то же:

• Цементировочный насос — это сам насосный блок (обычно двухпоршневой, горизонтальный, двойного действия).
• Цементировочный агрегат — это установка в сборе: насос + манифольд + мерные ёмкости + система управления.
• Насос 9Т — конкретный тип горизонтального двухпоршневого насоса двойного действия, который исторически применяется в составе цементировочных агрегатов на месторождениях.
• Насосы серии НЦ — линейка специализированных цементировочных насосов с разной производительностью.

Все эти насосы объединяет одно: поршень в них работает в режиме, который требует высокой износостойкости и стабильной геометрии.

Типовые диаметры поршней

Для цементировочных насосов серийного производства используются поршни нескольких стандартных диаметров. Это не случайный набор — он определяется рабочим объёмом цилиндра и нужным давлением.

Чаще всего встречаются поршни диаметром:

• 90 мм — для насосов с умеренной подачей и высоким давлением.
• 100 мм — компромиссный вариант по производительности и давлению.
• 115 мм — увеличенная подача при сохранении приемлемого давления.
• 127 мм — максимальная подача в типоразмерном ряду, используется на мощных агрегатах.

В каталоге поршней от производителя эти диаметры представлены с двумя вариантами посадки — цилиндрической и конусной, — что закрывает большинство ревизий насосов 9Т, НЦ и ЦА.

Серия 9Т — самая распространённая

Насосы типа 9Т — рабочая лошадка на многих буровых. Они неприхотливы в обслуживании, имеют понятную конструкцию и обеспечивают приемлемое давление для большинства стандартных цементировок.

Характерные особенности поршней для 9Т:

• рабочие диаметры 90, 100, 115, 127 мм под типовые гильзы;
• стандартные каталожные номера (например, 9Т.2.6, 9Т.2.33, 9Т.2.7, 9Т.2.34), по которым легко подобрать замену;
• варианты с цилиндрической и конусной посадкой;
• относительно простой демонтаж и монтаж без специального инструмента.

Если вы ищете поршень на 9Т, самый простой путь — взять каталожный номер с установленной детали и заказать аналог. В разделе поршней для насосов 9Т этот типоразмер всегда есть на складе.

Серии НЦ и ЦА — отличия

Насосы серии НЦ конструктивно близки к 9Т, но имеют свои ревизии и допуски по посадочным местам. Здесь важно сверяться с чертежом конкретной ревизии, потому что визуально похожие поршни могут иметь разные размеры хвостовика или стопорной канавки.

Цементировочные агрегаты ЦА комплектуются насосами, у которых конструкция поршневой группы может отличаться от 9Т:

• иногда используются поршни с дополнительными канавками под уплотнения;
• в отдельных ревизиях применяется усиленная конструкция хвостовика;
• возможны варианты с центральным каналом для смазки.

Эти нюансы не позволяют «на глаз» менять поршни между разными сериями. Перед заказом обязательно сверяйтесь с чертежом или каталогом запчастей на вашу установку.

Материалы и твёрдость

Цементировочные растворы — это смесь цемента, песка, воды и специальных добавок. По сути это абразив. Плюс высокое давление и температура. Поэтому поршни для таких условий делают из износостойких сталей с последующей термообработкой.

Типовой набор материалов:

• конструкционные легированные стали (40Х, 40ХН и аналоги);
• специальные стали с повышенной прокаливаемостью;
• нержавеющие стали — для агрессивных добавок или специальных составов.

После закалки и отпуска рабочая поверхность поршня получает высокую твёрдость — обычно в диапазоне 50–62 HRC. Это цифры ориентировочные: точные значения зависят от конкретной марки стали, режима термообработки и рекомендаций производителя. Для вашей модели насоса уточняйте паспортные значения у поставщика.

Сравнение серий в одной таблице

Чтобы быстро ориентироваться, вот сводная таблица по основным сериям цементировочных насосов.

Эта таблица — ориентир для понимания различий. Конкретные номера деталей и их применимость уточняйте у производителя под вашу ревизию насоса.

Что учитывать при подборе под конкретную скважину

Выбор поршня для цементировки зависит не только от модели насоса, но и от параметров скважины:

• Глубина и пластовое давление. Чем выше требуемое давление на выходе, тем меньше выбирают диаметр поршня.
• Тип тампонажного раствора. Тяжёлые растворы с высоким содержанием песка ускоряют износ, поэтому для них предпочитают более стойкие материалы и закалку с высокой твёрдостью.
• Температура на забое. При высоких температурах часть растворов меняет реологию, и насос работает с большей нагрузкой — это тоже учитывается при выборе материала.
• Длительность операции. Длинные цементировки на нескольких интервалах требуют запаса поршней, потому что замена в процессе работы — это простой и риск брака.

Хорошая практика — иметь при себе комплект запасных поршней ещё до выезда на скважину. Это особенно актуально для удалённых месторождений, где логистика запчастей занимает дни.

Частые ошибки

1. Универсальный подход «9Т = 9Т». Насосы 9Т разных годов выпуска и разных заводов могут иметь отличающиеся ревизии. Поршень подходит не «по названию», а по конкретному каталожному номеру и чертежу.

2. Экономия на твёрдости. Слишком «мягкий» поршень быстро «сядет» по диаметру, и насос начнёт терять подачу. Это часто проявляется не сразу, а через несколько операций.

3. Игнорирование гильзы. Новый поршень в изношенной гильзе даёт только видимость решения. Реально — это путь к быстрому разрушению уплотнений и потере давления.

4. Закупка «по аналогу» без сверки. Аналоги бывают визуально идентичны, но иметь отличия в хвостовике, канавках или посадке. Эти отличия проявляются уже при монтаже или в первые часы работы.

5. Отсутствие запасного комплекта. Цементировка — операция, которая не прощает простоя. Если поршень «поплыл» в процессе работы и нет замены, это может обернуться некачественным креплением колонны и серьёзными последствиями.

Часто задаваемые вопросы

Можно ли поставить поршень от 9Т на насос НЦ, если диаметр совпадает?

Только после сверки по чертежу. Визуальное совпадение по диаметру не гарантирует совпадение по хвостовику, канавкам под уплотнения и стопорным элементам. Если чертежа нет — пришлите поставщику фото и замеры, и он подтвердит или отклонит замену.

Какой поршень ставить при работе с тяжёлыми растворами с песком?

Для таких условий выбирайте поршень с максимальной твёрдостью поверхности в пределах, допустимых для вашей модели насоса. Материал и режим термообработки уточняйте у производителя. Не пытайтесь «усилить» поршень кустарной закалкой — это путь к хрупким сколам.

Сколько поршней брать в запас на одну скважину?

Минимум — один комплект на каждую работающую установку. Для длинных цементировок с несколькими интервалами — лучше два. Запас окупается за счёт того, что простой из-за отсутствия замены стоит дороже нескольких запасных деталей.

Есть ли смысл восстанавливать изношенный поршень?

В полевых условиях — почти никогда. Восстановление требует промышленной термообработки и точной механической обработки. Экономия на новом поршне оборачивается непредсказуемым ресурсом восстановленного.

Как отличить оригинальный поршень от подделки?

По наличию маркировки (каталожный номер, диаметр), паспорта на партию и сопроводительных документов от производителя. Если на детали нет маркировки, а поставщик не может дать документы — это повод задуматься.

Коротко о главном

Поршень для цементировочного насоса — это не «расходник по случаю», а деталь, от которой зависит качество крепления скважины. Подбирайте её по трём опорным точкам:

1. Модель и ревизия насоса (9Т, НЦ, ЦА).
2. Каталожный номер или точный чертёж.
3. Условия эксплуатации (давление, тип раствора, длительность работы).

Если эти три параметра учтены — поршень отработает штатный ресурс и не подведёт на ответственной операции.

Подобрать поршень для цементировочного насоса 9Т, НЦ или ЦА по типовым размерам 90, 100, 115 и 127 мм можно в каталоге производителя. Есть варианты с цилиндрической и конусной посадкой, подбор по чертежу или образцу, отгрузка по всей России.
